EP固化剂

性能及用途：环氧A／B胶由环氧树脂(A组份)、固化剂及助剂(B组份)等组成的双组份胶粘剂，适用于机械、焊工、车船、石油化工、电器、陶瓷、建筑、装潢、模具制作、铸造、磨具、磨料等制造及修复，效果特佳。

特点与优势：环氧A／B胶为室温固化双组份胶粘剂，粘结性能特别优异，升温可加速固化，无毒、低味、环保，绝缘性能良好；耐水、耐油、耐酸碱、耐磨，防腐性优良。

质量指标：A组份为浅黄透明粘稠液B组份为棕色粘稠液剪切强度(合金铝／合金铝)：10 8 MPa施工工艺（第一次使用必看）

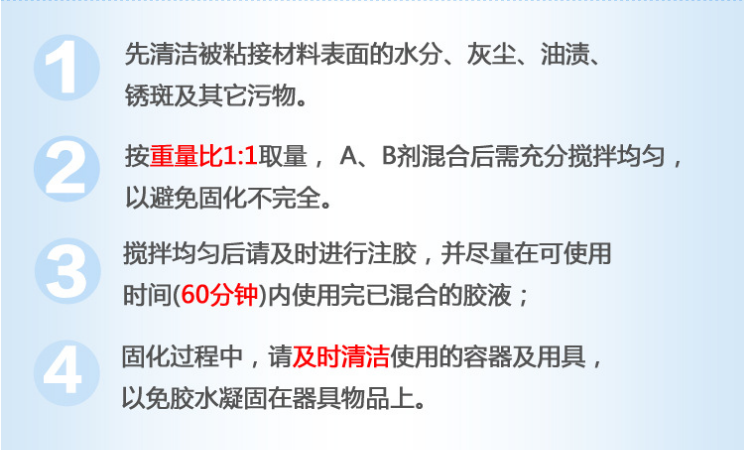

 粘合面要求干净、无油污、干燥。要得到较佳粘接强度，应先用砂纸将粘接面打粗，再用丙酮除油污。两个组份取等量搅匀后使用(A：B=1：1)，用多少配多少(配胶量每次以不超过半公斤为宜)，配胶后应在30分钟内用完。涂胶后即可进行粘合，固定勿动，1小时初凝，24小时基本固化，72小时达到强度。若要求较快的固化速度或固化更完全，可升温至80℃固化1小时。

A、B组份搅匀后可加入石英砂、硫酸钡、滑石粉、立德粉、碳酸钙和水泥等填料调节胶的粘度及提高粘接强度，也可用501﹟等活性稀释剂或丙酮、甲苯、天那水等调节胶的粘度。稀释剂用量一般不超过树脂量的10％。

随着气温下降(10℃以下)，胶液会变成半固态，且固化时间延长，只需加热到30℃就可以正常使用，不会影响质量。加温固化是解决固化过慢的有效方法。
